Монтаж и подготовка подъемника к эксплуатации
ПЕРЕД УСТАНОВКОЙ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИЮ!Требования к основанию
Установку подъемника производить на бетонный пол из доброкачественного бетона марки не ниже М300. Пол должен выдерживать давление 300 кгс/м².
Армирование должно быть в продольном и поперечном направлениях, диаметр стержней 12 мм, с применением скоб диаметром 8 мм. Сетка арматуры не должна попадать на места установки анкерных болтов, в случае, если это сделать невозможно применяется схема укладки 2х слоев арматуры, диаметром 6-8 мм, сваренной электросваркой, при этом расстояние до верхней и нижней границы бетона, а также между слоями арматуры должно составлять не менее 40 мм. Шаг обрешетки 150х150 мм.
Арматура – по ГОСТ 5781-82. Толщина бетона над стальной арматурой должна быть не менее 20 мм.

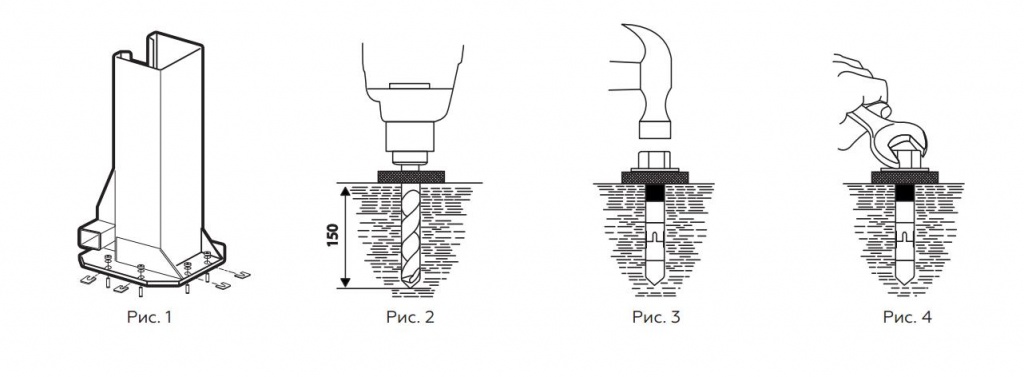

Схема расположения анкерных болтов приведена на рис. 1.
Так же, в случае достаточной прочности основания и существующего пола допускается установка подъемника на бетонный фундамент 1200х1000 мм, глубиной 500 мм под каждой колонной, с обязательной завязкой на основной пол.
Отклонение пола от горизонтали не должно превышать 5 мм. Данные отклонения могут быть ликвидированы при использовании стальных подкладок при установке. Образовавшийся зазор рекомендуется заполнить бетоном марки не менее М350.
Размер бетонного основания под монтаж подъемника должен быть больше наружных габаритов подъемника не
менее чем на 500 мм в каждую из сторон.
Рабочая зона подъемника должна располагаться не ближе 500 мм от стен, проходов, ворот, другого оборудования.
НЕ устанавливать подъемник на асфальт или на другую НЕбетонную поверхность
НЕ устанавливать подъемник на бетон с трещинами
НЕ устанавливать на второй пол, без согласования со строительным инженером
НЕ устанавливать подъемник снаружи помещений.
Вновь залитый пол должен быть выдержан не менее 28 дней для набора бетоном оптимальных показателей прочности
Разметка пола
1. Определить, с какой стороны будет заезжать автомобиль
2. Определить, где будет расположена стойка с кронштейном для крепления гидростанции.
3. Произвести разметку мелом согласно размерам и типу подъемника. Неточность в нанесении разметки может привести
к невозможности корректного монтажа подъемника.
4. После того, как определены размеры, обозначить на полу мелом прямоугольник, используя размер оснований стоек.
5. Проверить все размеры и промером диагоналей убедиться, что полученный четырехугольник является прямоугольником.
Установка стоек подъемника
1. Перед началом установки проверить правильность разметки.
2. Используя основание стойки как шаблон, просверлить отверстия в бетоне глубиной 150 мм (рис. 2)
для анкера длиной 180 мм.
3. Тщательно обеспылить отверстия.
4. Вставить в отверстие анкерный болт в сборе с шайбой и гайкой (рис. 3).
5. Отклонение стоек от вертикали не должно превышать 3 мм. Регулировку производить подкладками
под основания стоек с последующей заливкой зазоров цементным раствором.
6. После того как стойка отрегулирована, затянуть гайку болта с усилием не менее 150 Нм (рис. 4).
