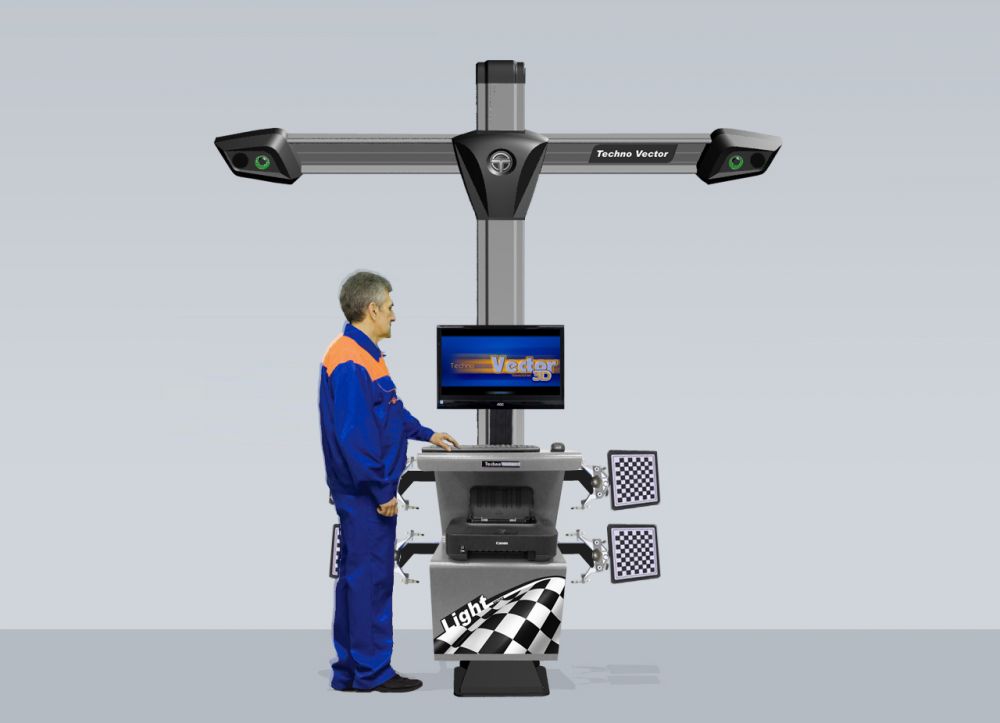

Стенд сход-развал 3D Техно Вектор 7 7212T5A

Стенд сход-развал 3D Техно Вектор 7
7212T5A

Производитель: Технокар

Под заказ

Звоните



Доставка в любую точку РФ.

Компьютерный стенд сход- развал Техно Вектор 7 предназначен для измерений и регулировки углов, установки управляемых и неуправляемых колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов. Применяется в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
  • Облегченная компьютерная стойка. Крепится на столб.
  • Расстояние от камер до центра передних поворотных платформ 1400 - 3500 мм
  • Двухкамерная конфигурация с приводом позволяет использование подъемника по всей его высоте.*
  • Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**
  • * При монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм.
  • ** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.

    •   Модификации прибора 7212 T 5 A – оснащаются 2 камерами с приводом(2x5Мп.), что обеспечивает быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP. Система машинного зрения (тип Т) предназначена для напольной установки стенда, измерительные и регулировочные работы проводятся на подъемнике.

    ПРИБОР ОБЕСПЕЧИВАЕТ ИЗМЕРЕНИЕ СЛЕДУЮЩИХ ОСНОВНЫХ ПАРАМЕТРОВ:
    Таблица
    для передней и задней оси: для передней оси (управляемые колеса):

    суммарный и индивидуальный углы схождения колес;
    угол развала колеса;
    углы смещения колес;
    углы симметрии осей
    угол продольного наклона оси поворота колеса;
    угол поперечного наклона оси поворота колеса.

    Комплектация:
    Система машинного зрения 1
    Облегченная компьютерная стойка. Крепится на столб. 1
    Электронный блок 1
    Мишени с градиентным рисунком 4
    Самоцентрирующийся колесный адаптер (захват) 4
    Стопор руля 1
    Упор для тормоза 1
    Поворотная платформа 2
    Приемник пульта дистанционного управления 1
    Пульт дистанционного управления 1
    Руководство по эксплуатации 1
    Струйный цветной принтер 1

    Характеристики:
    Наименование параметра Диапазон измерений Макс.
    погрешность
    измерений     		Сред.
    статист.
    погрешность
    Углы установки передних колес:
    Углы развала колес ±8º ±3' ±2'
    Угол суммарного схождения передних колес ±5º ±3' ±2'
    Угол продольного наклона шкворня ±19º ±8' ±5'
    Угол поперечного наклона шкворня ±19º ±8' ±5'
    Максимальный угол поворота колес ±45º ±10' ±5'
    Углы установки задних колес:
    Углы развала колес ±8º ±3' ±2'
    Угол суммарного схождения колес задней оси ±5º ±3' ±2'
    Углы индивидуального схождения колес задней оси ±2,5º ±3' ±2'
    Углы симметрии:
    Угол смещения передней оси ±2,5º ±3' ±2'
    Угол смещения задней оси ±2,5º ±3' ±2'
    Угол движения ±2,5º ±3' ±2'
    Угол отклонения геометрии оси ±2,5º ±3' ±2'


    Наименование параметра Значение
    Напряжение, В 220 ± 10%
    Частота, Гц 50/60
    Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷  24
    Рабочая температура, °С +10 ÷ +35
    Потребляемая мощность, Вт 350
    Масса, нетто, Кг, 280
    Масса, брутто, Кг 390
    Объем, м3 1,7
    Количество мест в упаковке 7
    Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69
